Prüf-, Biege- und Montagelehren für gebogene Rohr- und Schlauchleitungen
Biegelehren sind seit 1999 ein Schwerpunkt von CAD-IS. Wir konstruieren und fertigen Lehren, mit denen gebogene Rohre, Schläuche und Leitungssätze geprüft, nachgerichtet oder montiert werden: für Kühlmittel-, Kältemittel-, Kraftstoff-, Hydraulik- und Kunststoffleitungen. Jede Lehre ist eine Einzelanfertigung für genau ein Bauteil, konstruiert und gefertigt im eigenen Haus in Karben bei Frankfurt.
Aus Zeichnung, STEP oder Biegedaten
Wir arbeiten mit Rohrzeichnung, 3D-Datensatz oder Biegetabelle mit XYZ- bzw. LRA-Werten. Fehlen Unterlagen, nehmen wir die Geometrie per Messarm vom Musterteil auf.
Ein Bezugssystem für alle Lehren
Biegelehre, Richtlehre, Montagelehre und Endprüfung werden auf dieselben Referenzpunkte konstruiert. So passen die Ergebnisse von Biegerei, Montage und Prüfung zusammen.
Konstruktion und Fertigung im Haus
3D-Konstruktion, CNC-Bearbeitung und Montage der Lehre erfolgen bei uns in Karben, ohne externe Partner. Ein Ansprechpartner von der Anfrage bis zur Auslieferung.
Was eine Biegelehre prüft
Ein gebogenes Rohr verläuft im Raum. Mit Messschieber und Winkelmesser lässt sich seine Form kaum beurteilen. Die Biegelehre bildet die Sollgeometrie als physische Kontur ab: Passt das Rohr ohne Zwang in alle Aufnahmen, ist es in Ordnung. So entsteht in Sekunden eine i.O./n.i.O.-Aussage direkt an der Biegemaschine oder in der Endprüfung.
Raumform und Rohrverlauf
Aufnahmen entlang der Rohrachse zeigen, ob die gerade Länge zwischen den Bögen und die Lage jedes Bogens im Raum stimmen. Abweichungen werden an der Stelle sichtbar, an der sie entstehen.
Biegewinkel und Rückfederung
Federt das Rohr nach dem Biegen zurück, liegt es nicht mehr in der Aufnahme an. Der Bediener sieht sofort, an welchem Bogen nachgebogen oder die Maschine korrigiert werden muss.
Rohrenden und Anschlusslage
Endstück-Aufnahmen und Prüfstifte kontrollieren Lage und Richtung der Rohrenden, Anschlüsse, Muttern und Bördel. Das sind die Merkmale, die später über die Montage im Fahrzeug oder Gerät entscheiden.
Verdrehung zwischen den Bögen
Bei mehreren Bögen in verschiedenen Ebenen ist die Verdrehung (Rotation) zwischen den Bögen eine häufige Fehlerquelle. Die Lehre deckt sie auf, auch wenn jeder einzelne Biegewinkel stimmt.
Halter, Clips und Anbauteile
Wo Halter, Schellen, Clips oder Tüllen aufgesetzt werden, prüfen Anschläge und Stecklehren deren Position auf dem Rohr. Fehlende Anbauteile fallen beim Einlegen auf.
Schlauchverlauf bei Rohr-Schlauch-Baugruppen
Bei Baugruppen aus Rohr und Schlauch führen Aufnahmen den Schlauch in seiner Sollkontur und prüfen die Lage der Verbindungsstellen.
Welche Biegelehren wir fertigen
Je nach Aufgabe im Prozess braucht ein Rohrbauteil unterschiedliche Lehren. Häufig entsteht für ein Bauteil ein ganzer Satz aufeinander abgestimmter Betriebsmittel.
Prüf- und Kontrolllehren
Für die Endprüfung und Stichproben in der Serie. Das fertige Rohr wird eingelegt, Prüfstifte und Aufnahmen zeigen sofort, ob alle Merkmale in Toleranz liegen.
Biege- und Richtlehren an der Maschine
Lehren direkt an der Biegemaschine, mit denen das erste Teil einer Serie eingestellt und gebogene Rohre nachgerichtet werden. Sie verkürzen die Rüstzeit, weil Abweichungen nicht erst in der Endprüfung auffallen.
Montagelehren für Leitungssätze
Lehren, auf denen mehrere Rohre und Schläuche zu einer Baugruppe montiert werden: mit Aufnahmen für Halter, Schellen und Verbinder, damit die Baugruppe passend zur Einbausituation entsteht. Mehr dazu unter Montagevorrichtungen.
Lötlehren
Lehren, die Rohre, Anschlüsse und Verteiler während des Lötens in Position halten und Verzug begrenzen. Kontaktstellen werden auf die Wärmeeinwirkung abgestimmt.
Lehren mit Wechselplatten
Für Bauteilfamilien mit vielen Varianten: Eine Grundplatte mit wechselbaren Aufnahmeplatten deckt mehrere Rohrgeometrien ab. Das senkt die Kosten pro Variante und spart Lagerfläche.
Konturlehren für Kunststoffleitungen
Für Leitungen aus Kunststoff, die sich leicht verformen. Die Aufnahmen stützen die Leitung entlang des Verlaufs, ohne sie in die Sollform zu zwingen, damit das Prüfergebnis aussagekräftig bleibt.

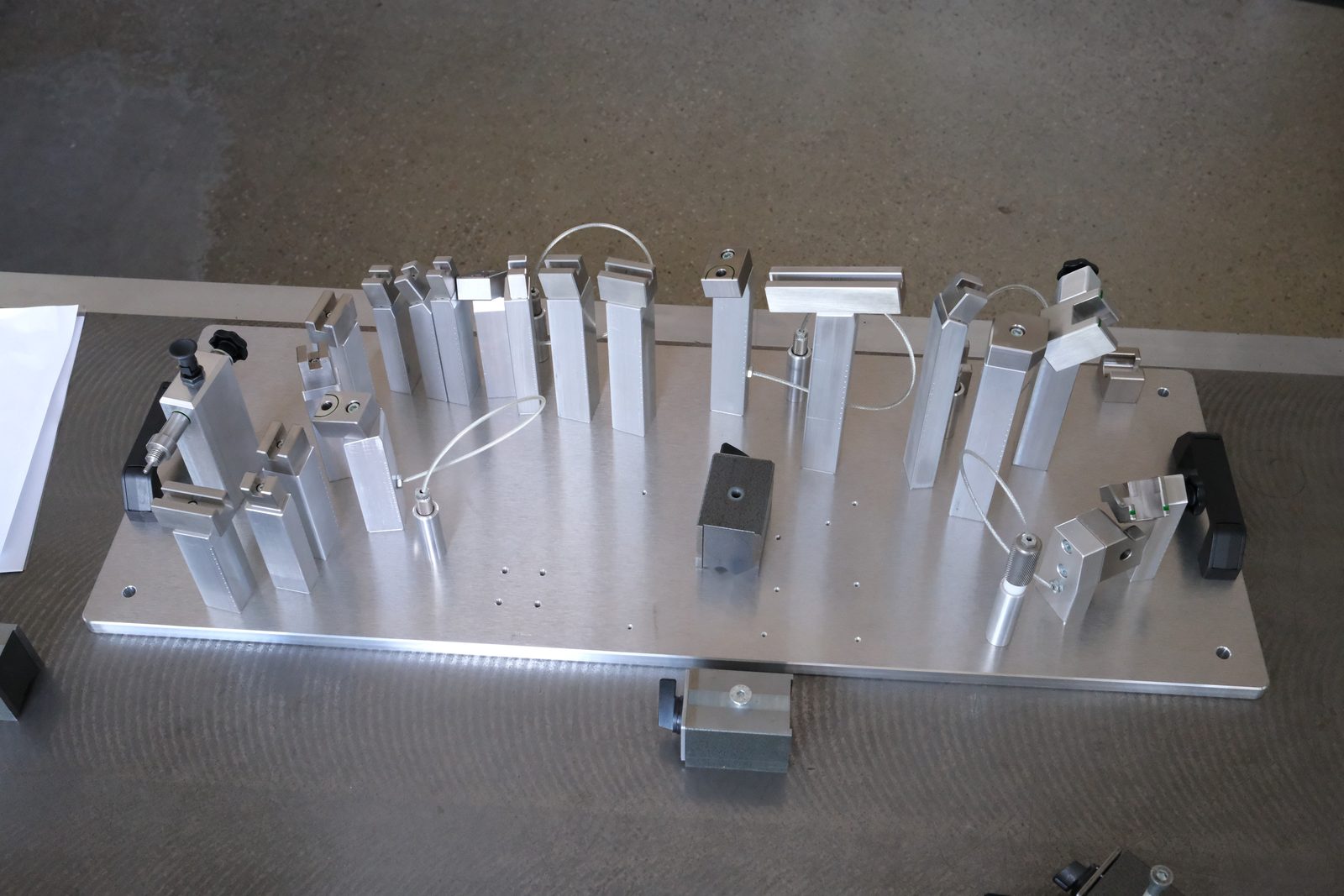

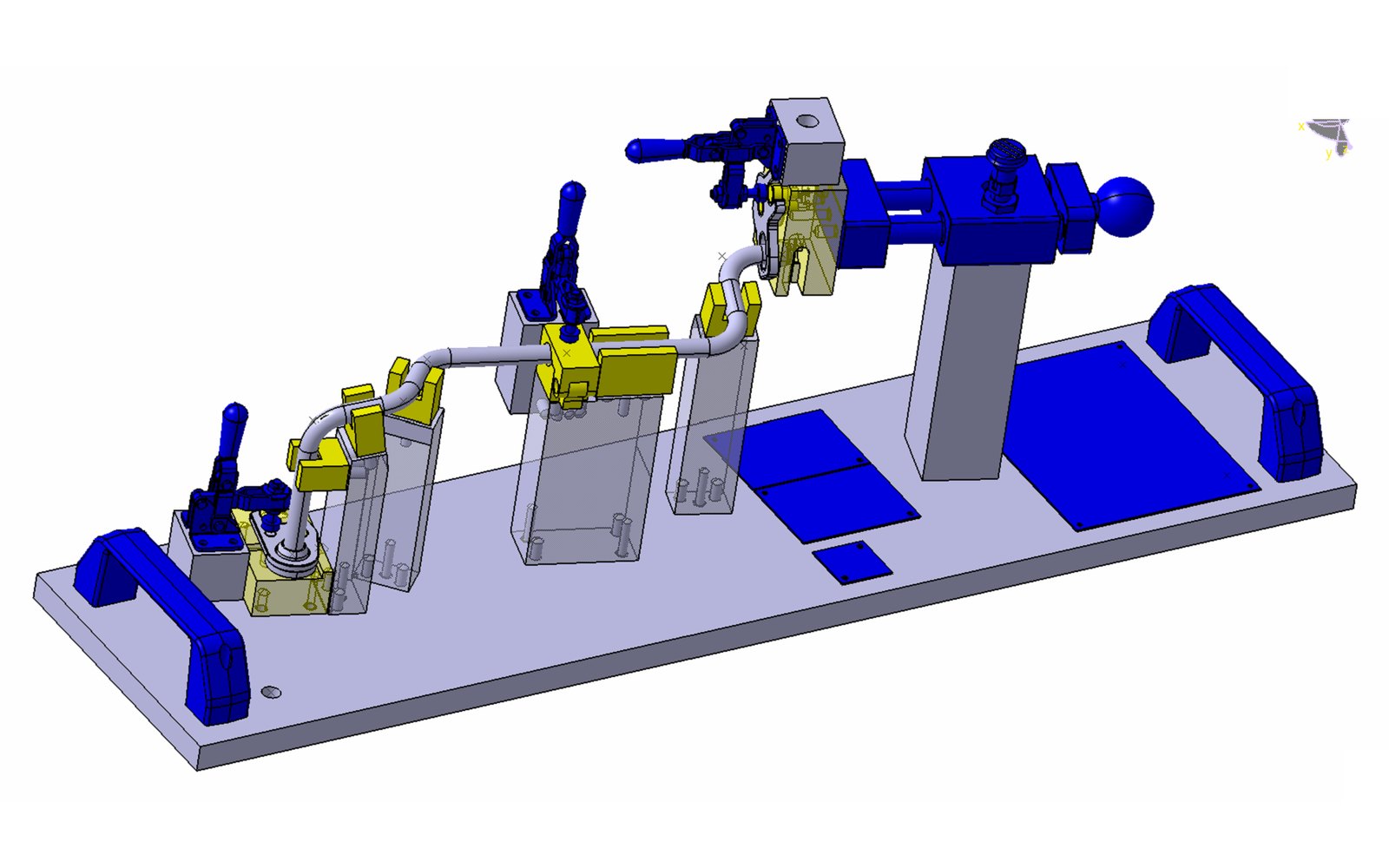

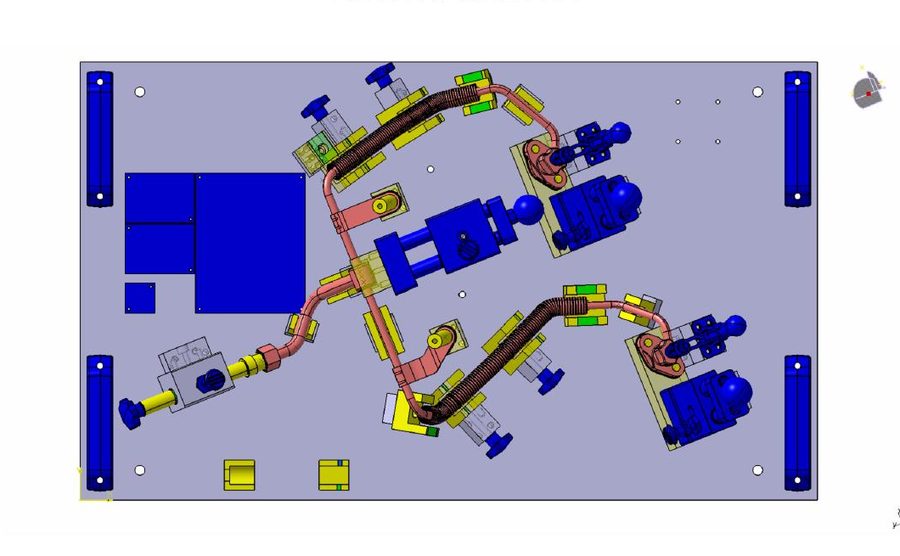

Biegelehren aus unserer Konstruktion und Fertigung
Die Bilder zeigen Konstruktionsmodelle und gefertigte Lehren aus unserem Haus. Jede Lehre entsteht für ein bestimmtes Bauteil; Ihre Lehre wird auf Ihr Rohr, Ihre Prüfmerkmale und Ihren Arbeitsplatz zugeschnitten.
Welche Daten wir für eine Biegelehre brauchen
Für ein Angebot genügt in der Regel eine der folgenden Grundlagen. Je mehr wir über Prüfmerkmale und Einsatzort wissen, desto genauer wird das Angebot.
| Grundlage | Was wir daraus machen | Hinweis |
|---|---|---|
| Rohrzeichnung (PDF) | 3D-Modell des Rohrs und Konstruktion der Lehre | Bitte mit Zeichnungsstand und Toleranzen |
| 3D-Datensatz (STEP, IGES) | Direkte Übernahme der Rohrgeometrie in die Lehrenkonstruktion | Schnellster Weg zum Angebot |
| Biegetabelle (XYZ- oder LRA-Werte) | Rekonstruktion der Rohrachse aus Koordinaten bzw. Länge, Rotation und Biegewinkel | Rohrdurchmesser und Biegeradius angeben |
| Musterteil oder alte Lehre | Aufnahme der Geometrie per Messarm, daraus CAD-Modell | Siehe Reverse Engineering |
| Foto oder Skizze | Erste Einschätzung zu Aufbau und Aufwand | Für ein verbindliches Angebot folgen Zeichnung oder Muster |
Angaben zu Stückzahl, Prüfmerkmalen und Arbeitsplatz (an der Maschine, in der Montage oder in der Endprüfung) helfen bei der Auslegung.
So entsteht Ihre Biegelehre
Anfrage
Sie senden Zeichnung, Datensatz, Biegetabelle oder ein Musterteil. Innerhalb von 24 bis 48 Stunden erhalten Sie ein Angebot.
Festlegen der Prüfmerkmale
Wir klären mit Ihnen, welche Bögen, Rohrenden, Anschlüsse und Anbauteile die Lehre prüfen soll und wo die Bezugspunkte liegen.
Konstruktion
Grundplatte, Aufnahmen, Anschläge und Spanner werden in 3D konstruiert. Wir achten auf schnelles Einlegen und Entnehmen und darauf, dass die Lehre nachjustiert werden kann. Die Konstruktion gibt es auch als eigene Leistung.
Fertigung und Montage
Die Teile entstehen auf unseren 3-Achs- und 5-Achs-Bearbeitungszentren, anschließend wird die Lehre montiert und eingestellt.
Prüfung mit dem Bauteil
Vor der Auslieferung prüfen wir die Lehre mit Ihrem Musterteil oder Referenzrohr. Ein Prüfprotokoll erhalten Sie auf Wunsch.
Betreuung im Einsatz
Ändert sich die Zeichnung, kommt eine Variante hinzu oder ist ein Anschlag verschlissen, passen wir die Lehre an. Das gilt auch für Lehren anderer Hersteller.
Biegelehre oder optische Rohrvermessung?
Viele Rohrbiegereien nutzen heute optische Messsysteme oder Messarme. Eine Biegelehre ersetzen sie nicht in jedem Fall, denn beide haben unterschiedliche Stärken.
Die Biegelehre
Liefert eine i.O./n.i.O.-Aussage in Sekunden, ohne Messtechnik-Kenntnisse und ohne Rechner. Sie steht direkt an der Maschine oder in der Montage, prüft auch Anbauteile und Anschlüsse und eignet sich für jede Stückzahl in der laufenden Serie. Bei Montage- und Lötlehren hält sie das Bauteil zusätzlich in Position.
Die optische Messung
Liefert Messwerte und Korrekturdaten für die Biegemaschine. Ihre Stärke liegt beim Einrichten neuer Teile, bei Erstmustern und bei der Dokumentation. Für die Prüfung jedes einzelnen Teils in der Linie ist sie oft zu langsam oder an einen Messplatz gebunden.
In der Praxis ergänzen sich beide: Die Messung beim Einrichten, die Lehre in der Serie und in der Montage. Wir beraten Sie, an welchen Stellen eine Lehre sinnvoll ist und wo nicht.
Wo Biegelehren eingesetzt werden
Kälte-, Klima- und Wärmepumpentechnik
Kältemittel- und Kühlmittelleitungen aus Kupfer, Aluminium oder Edelstahl mit vielen Bögen auf engem Raum. Lötlehren und Prüflehren sichern Lage und Anschlüsse.
Fahrzeug- und Nutzfahrzeugbau
Kraftstoff-, Kühl-, Brems- und Klimaleitungen, die in einen eng begrenzten Bauraum passen müssen. Die Lehre bildet den Bauraum mit seinen Befestigungspunkten ab.
Hydraulik und Landtechnik
Hydraulikleitungen für Bau-, Land- und Forstmaschinen, oft mit großen Durchmessern und Verschraubungen an beiden Enden.
Schlauch- und Leitungshersteller
Rohr-Schlauch-Baugruppen und Leitungssätze, die aus mehreren Einzelteilen montiert werden. Montagelehren sorgen dafür, dass jede Baugruppe gleich aussieht.
Fragen zu Biegelehren
Was ist eine Biegelehre?
Eine Biegelehre ist ein Prüfmittel, das die Sollform eines gebogenen Rohrs oder einer Leitung körperlich abbildet. Das Rohr wird eingelegt: Passt es ohne Zwang in alle Aufnahmen und treffen die Prüfstifte, liegt es in Toleranz. So lassen sich Raumform, Biegewinkel, Verdrehung und Lage der Rohrenden in Sekunden beurteilen.
Was kostet eine Biegelehre?
Der Preis hängt von Rohrlänge, Anzahl der Bögen, Zahl der Prüfmerkmale und Ausstattung wie Spannern oder Wechselplatten ab. Nach Eingang von Zeichnung oder Datensatz erhalten Sie innerhalb von 24 bis 48 Stunden ein verbindliches Angebot.
Wie lange dauert die Fertigung?
Einfache Lehren sind häufig innerhalb von ein bis zwei Wochen fertig. Umfangreiche Montagelehren für Leitungssätze brauchen länger. Den verbindlichen Termin nennen wir mit dem Angebot; bei Eilbedarf priorisieren wir.
Können Sie eine Biegelehre ohne Zeichnung nachbauen?
Ja. Wir nehmen die Geometrie per Messarm von der alten Lehre oder vom Referenzrohr auf und erzeugen daraus ein CAD-Modell. Verschleißstellen können wir dabei konstruktiv verbessern.
Ändern Sie auch Lehren anderer Hersteller?
Ja. Bei Zeichnungsänderungen, neuen Varianten oder Verschleiß passen wir auch Lehren an, die nicht von uns stammen, zum Beispiel wenn der ursprüngliche Hersteller nicht mehr verfügbar ist.
Gibt es eine Mindestmenge?
Nein. Fast jede Biegelehre ist ein Einzelstück, weil sie für ein bestimmtes Rohr gebaut wird. Mehrere gleiche Lehren für verschiedene Arbeitsplätze oder Werke fertigen wir ebenfalls.
Brauche ich bei optischer Rohrmessung noch eine Lehre?
Oft ja. Optische Systeme sind stark beim Einrichten und bei Erstmustern. Für die schnelle Prüfung jedes Teils an der Linie, für die Montage von Leitungssätzen und für Lötprozesse ist die Lehre meist schneller und einfacher in der Handhabung.
Erhalte ich ein Prüfprotokoll zur Lehre?
Auf Wunsch ja. Das Protokoll dokumentiert den Soll-Ist-Vergleich der relevanten Merkmale und dient als Nachweis gegenüber Ihrem Qualitätsmanagement. CAD-IS ist nach ISO 9001:2015 zertifiziert.
